螺栓销轴-三轴自动钻孔倒角机

（型号：UBOST.CN-UZLS3-PPU）

济南优博世特（UBOST.CN）机械设计有限公司位于济南市章丘区，公司简称“优博世特”，英文“UBOST”。成立于2010年1月10日，至今16年。

可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中输入“济南优博世特机械设计有限公司”或“优博世特” 或“UBOST”搜索到公司的官方网站（产品型号的前8位），了解公司及产品的详细情况。

优博世特（UBOST）在机械行业中，拥有独立的设计研发及制造能力。优博世特（UBOST）专业设计定制各种非标自动化设备，包括如下：

1、销轴类全自动钻孔倒角攻丝机包括：销轴全自动钻孔倒角攻丝机、直销全自动钻孔倒角攻丝机、圆柱销全自动钻孔倒角攻丝机、扇形销全自动钻孔倒角攻丝机、扁销全自动钻孔倒角攻丝机、弹簧销全自动钻孔倒角攻丝机、开口销全自动钻孔倒角机等。

2、园钢类全自动钻孔倒角攻丝机包括：长杆全自动钻孔倒角攻丝机、直杆全自动钻孔倒角攻丝机、园棒全自动钻孔倒角攻丝机、园钢全自动钻孔倒角攻丝机、长轴全自动钻孔倒角攻丝机等。

3、紧固件类全自动钻孔倒角攻丝机包括：六角螺栓头部全自动钻孔倒角攻丝机、六角螺栓杆部全自动钻孔倒角攻丝机、螺栓全自动钻孔倒角攻丝机、螺母全自动钻孔倒角攻丝机、空心螺栓全自动钻孔倒角攻丝机、排油螺栓全自动钻孔倒角攻丝机、关节螺栓全自动钻孔倒角攻丝机等。

4、索具类全自动钻孔倒角攻丝机包括：卸扣全自动钻孔倒角攻丝机、花兰全自动钻孔倒角攻丝机、索具全自动钻孔倒角攻丝机等。

5、五金件类全自动钻孔倒角攻丝机包括：五金件全自动钻孔倒角攻丝机、标准件全自动钻孔倒角攻丝机、坚固件全自动钻孔倒角攻丝机、轴承全自动钻孔倒角攻丝机、挻杆全自动钻孔倒角攻丝机、活塞全自动钻孔倒角攻丝机等。

6、自动送料数控伺服仪表车床包括：活塞车端面外园-自动送料数控伺服仪表车床、销轴车槽-自动送料大嘴巴夹头数控伺服仪表车床、不锈钢筒车端面-自动送料数控伺服仪表车床等。

7、旧设备改造：数控车床加装ubost绗架机械手、数控车床加装自动送料，台钻改装加自动伺服电机钻孔、气缸夹紧，铣床加装伺服横向、纵向进给及升降伺服电机及滚珠丝杆及数控系统，普通车床改装数控车床等。

8、各类自动送料机包括：销轴、螺栓全自动送料机，园棒、园钢全自动送料机举升机，各类五金件自动送料振动盘等。

9、分度转盘：气动分度转盘、电动分度回转盘、数控分度回转盘、伺服分度回转盘、手动分度盘等。

10、各类非标自动化设备设计定制：油桶盖-在线气密性检漏机、消音器自动缠绕机、盘齿零件-全自动清洗吹干喷油一体机、热锻300吨移工位工装、自动拧螺母机、螺栓自动铣槽机、钢筋调直切断机、镲片自动旋压机、镲片自动车边机、装配机、组装机、清洗机、喷油机、锯切机等。

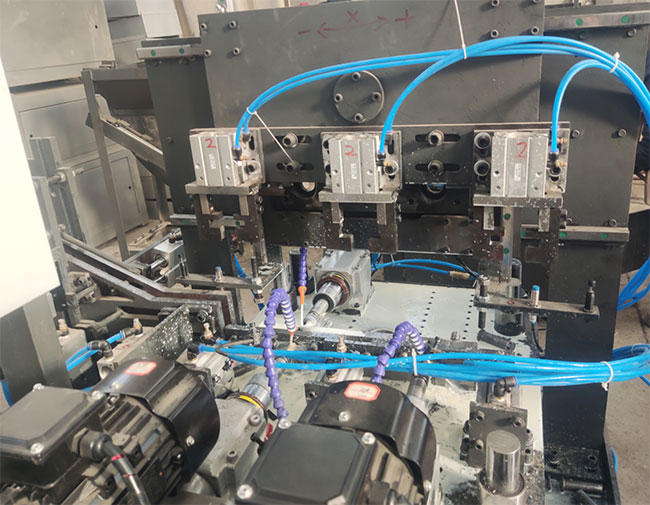

螺栓销轴-三轴自动钻孔倒角机是由济南优博世特（UBOST.CN）机械设计有限公司根据客户要求自主设计制造的非标自动化设备，优博世特（UBOST）拥有独立知识产权。

机器配置：

1、 冷却：40W水泵，1台。

2、 动力头：UBOST.CN-74型气动钻孔动力头（主轴电机0.75KW，380V；行程80MM），3台。

3、 PPU气动3工位机械手：步进电机驱动，1台。

4、 夹紧方式：气缸压紧。

5、 主轴转速(rpm)：1200。

6、 数控系统：UBOST.CN-HJ3510单轴控制数控系统，1台。

7、 适应销轴钻孔范围：6-20、长度50到250MM，最大钻孔直径10MM。

8、 380V电源；气源压力6-8KG。功率：3.5KW。

9、外形尺寸：1500×1100×1400MM，机器重量：600KG。

10、机动效率：6-10只/分钟。

机器原理及说明：

1、本设备由一个机架1100*800*650、3台74型气动钻孔动力头（74型主轴电机0.75KW，380V行程80MM），500型料斗自动送料，3组气缸夹具的UBOST.CN-PPU机械手自动送料（采用110步进电机+减速机），水泵、水箱等组成。采用JT6-ER16夹头。

2、人工将销轴倒入料斗中，按启动按扭、自动送料、自动移工位、自动夹紧、同步自动钻孔、自动对倒角、自动松开、自动落料。如此自动循环。

3、电源采用三相四线制（三根火线L1、L2、L3，一根零线N）380V/220V，总进线采用四芯电缆2.5平方以上；气源压力8KG，总进气管直径为8MM。

优点及使用范围：

1、本机具有结构合理，操作方便安全可靠，不易断钻头等特点；

2、钻孔效率高。

3、经济实用，投入成本低；

4、本机适用于在销轴类、螺栓类、轴类、园柱类等零件、园柱面上钻孔；直径及长短都可调，属通用机型。
